3D Print Richtlijnen
Volg deze richtlijnen voor optimale resultaten bij het 3D printen van je ontwerp. Alle specificaties zijn gebaseerd op SLA Resin printing technologie.
Printformaat
Maximum afmetingen
780 × 780 × 530 mm
(L × B × H)
Minimum afmetingen
5 × 5 × 5 mm
of 10 × 2 × 2 mm (L × B × H)
3D Printing Tolerances
A. Model Tolerances
| Materiaal | Binnen 100mm | Boven 100mm |
|---|---|---|
| Resin (SLA) | ±0.2mm | ±0.3% |
Let op: Deze toleranties zijn gebaseerd op modellen zonder vervorming en zonder olie coating of verfproces.
B. Hole Tolerances (Gattoleranties)
| Materiaal | Tolerantie |
|---|---|
| Resin (SLA) | ±0.3mm |
Opmerking: Gaten hebben de neiging om iets kleiner te worden. Houd hier rekening mee in je ontwerp.
Tolerantie Veranderingen in Tijd
Voor SLA Resin prints kunnen toleranties veranderen afhankelijk van de levertijd:
| Levertijd | Tolerantie |
|---|---|
| 1-3 Dagen | 0.15mm of 0.15% |
| 3-7 Dagen | 0.2mm of 0.20% |
Snellere productie (1-3 dagen) kan leiden tot iets strengere toleranties vanwege kortere uithardingstijd.

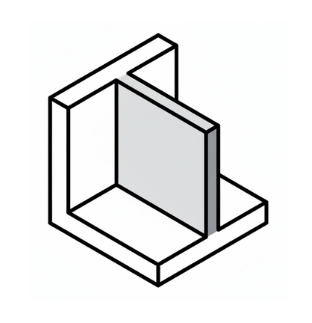

Wanddikte
Het 3D printproces vereist alcohol reiniging, het verwijderen van supports, schuren en stralen. Daarom hebben modellen een bepaalde sterkte nodig, en de wanddikte bepaalt de sterkte van de onderdelen.
Belangrijk: Wanddikte verwijst naar de afstand tussen het ene oppervlak van je onderdeel en het tegenoverliggende oppervlak. We raden aan om de wanddikte te verhogen wanneer je je ontwerp opschaalt naar een grotere maat.
Minimale wanddikte voor structuren: Voor uitsteeksels, positionering, clips en bevestigingen is de aanbevolen minimale wanddikte meer dan 1.5 mm.
| Materiaal / Bereik | 5×5 | 10×10 | 50×50 | 100×100 | 200×200 |
|---|---|---|---|---|---|
| Resin | 0.5 | 0.8 | 1.0 | 1.5 | 2.0 |
Verhoogde & Gegraveerde Details

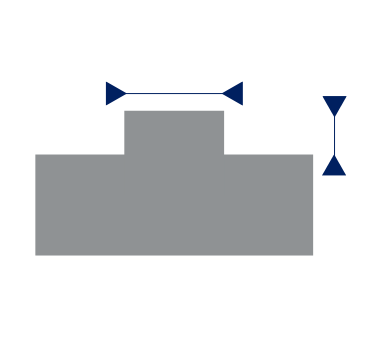

Min. Verhoogd Detail
0.8 mm × 0.8 mm
Diepte × Breedte voor SLA (Resin)

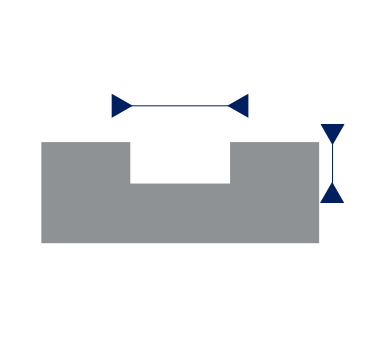

Min. Gegraveerd Detail
0.8 mm × 0.8 mm
Diepte × Breedte voor SLA (Resin)
Schroefdraad Ontwerp
Er zijn twee hoofdfactoren die het 3D printen van niet-standaard schroefdraad beïnvloeden: schroefdraadspoed en helixhoek.
Belangrijke aandachtspunten:
- •De speling van schroefdraad moet verwijzen naar "Speling tussen Onderdelen" (zie volgende sectie)
- •Als er geen speling in het ontwerp zit, zal montage zeer moeilijk of onmogelijk zijn
- •Minimale aanbevolen schroefdraad voor printen: M6
- •Voor SLA: schroefdraadspoed van 0.5 mm en helixhoek van 30 graden aanhouden
Speling tussen Onderdelen
ASpeling tussen onderdelen die worden gemonteerd
Modules kunnen worden geprint om te worden gemonteerd, zolang ze voldoen aan de minimale speling zoals hieronder weergegeven.
| Materiaal | Minimale Speling |
|---|---|
| Resin | 0.2 mm |
BSpeling tussen bewegende onderdelen
De minimale speling tussen twee bewegende of verbindende onderdelen.
| Materiaal | Minimale Speling |
|---|---|
| Resin | 0.5 mm |
Let op: Bovenstaande is de minimale speling voor eenvoudige structuren, wat niet van toepassing is op alle structuren.

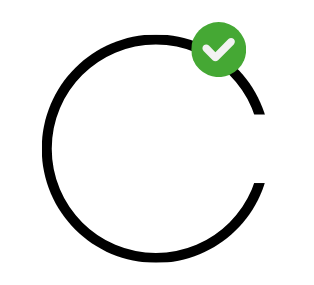

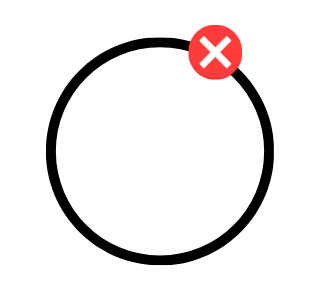

Ontluchtingsgaten
Holle ontwerpen hebben een "escape hole" (ontluchtingsgat) nodig, zodat overtollig materiaal kan ontsnappen tijdens het 3D printproces. De meeste printservices gebruiken printers en printtechnieken die minimaal één escape hole vereisen.
Ø 2.5 mm
Twee escape holes vereist
Anders stroomt de resin niet uit
Bepaald volgens modelgrootte en structuur
Supports in holtes zijn niet volledig verwijderbaar tenzij het gat groot genoeg is voor handmatige toegang.
Belangrijk: Zonder voldoende escape holes kan de holte niet worden schoongemaakt en kan het onderdeel na verloop van tijd scheuren!
Gaten Ontwerp
De relatie tussen gatdiameter (Φ) en gatdiepte (h):
| Materiaal / Diameter | Φ = 1.0 | Φ = 1.5 | Φ = 2.0 |
|---|---|---|---|
| Resin | h = 1.0 - 3.0 | h = 1.5 - 4.5 | h = 2.0 - 6.0 |
Tip: Wanneer het model is ontworpen met microporiën en diepe gaten, raadpleeg dan de bovenstaande normen.
Finishing: Voor onderdelen met spuitafwerking is minimaal 2.0 mm (gatdiameter) vereist om materiaalresten en verstopping te voorkomen.

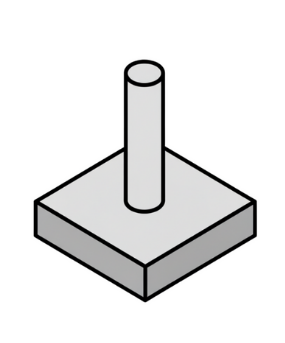

Kleine Kolom Ontwerp
De relatie tussen kolomdiameter (D) en kolomhoogte (H):
| Materiaal / Diameter | D = 1.0 | D = 2.0 | D = 3.0 |
|---|---|---|---|
| Resin | H = 1 Zeer beperkt | H = 2 - 4 Gematigd | H = 3 - 6 Aanbevolen |
Let op: Dunnere kolommen met grotere hoogtes hebben een hogere kans op breken tijdens of na het printproces. Houd je aan de bovenstaande verhoudingen voor beste resultaten.
Speciaal Gevormd Model
Het speciaal gevormde model is voornamelijk een soort holle structuur die veel ruimte inneemt, zoals weergegeven in onderstaande voorbeelden.
Grote holle objecten
Complexe vormen
Netstructuren
Extra kosten: Wanneer het ontwerp als een speciaal gevormd onderdeel wordt geclassificeerd en aan de printvereisten voldoet, kunnen er passende extra kosten worden berekend vanwege de verhoogde complexiteit en materiaalbehoefte.
Transparantie
Belangrijk: Door complexe geometrieën kan het moeilijk zijn om met olie of transparante coatings te werken. Bij fijne details, diepe uitsparingen of interne holtes ontstaat sneller sagging: het naar beneden lopen van overtollige coating voordat deze uithardt. Dit veroorzaakt strepen en een ongelijkmatige laagdikte, waardoor de helderheid en afwerkingskwaliteit verminderen.
Transparantie & Oplossing

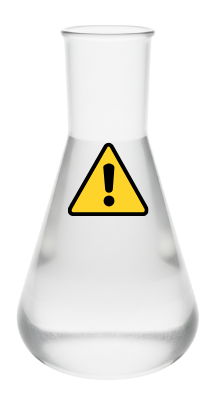

Volledig:
Geen moeilijk bereikbare ruimtes en holle ruimtes, zodat volledige transparantie via nabewerking mogelijk is.

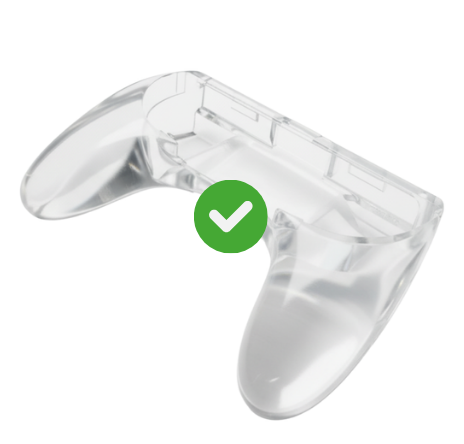

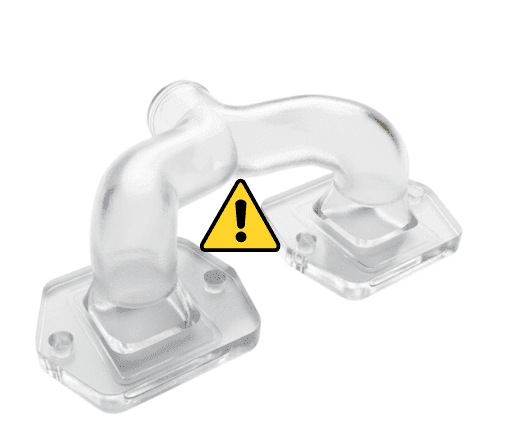

Middelmatig:
Lastig bereikbare ruimtes maken volledige transparantie na nabewerking onmogelijk.
Oplossing:
Holle ruimtes en/of gaten massief construeren (indien deze niet van toepassing zijn).
Middelmatig:
Lastig bereikbare ruimtes maken volledige transparantie na nabewerking onmogelijk.
Oplossing:
Holle ruimtes en/of gaten massief construeren (indien deze niet van toepassing zijn).
Samenvatting & Best Practices
Wanddikte
Min. 0.8mm, aanbevolen 1.5mm+ voor sterke delen
Speling
0.2mm tussen gemonteerde delen, 0.5mm tussen bewegende delen
Gaten
Min. Ø2.5mm escape holes, Ø2.0mm voor finishing
Schroefdraad
Minimaal M6, let op speling voor montage
Details
0.8mm min. voor gravures en verhogingen
Afmetingen
5×5×5mm tot 780×780×530mm
Laatste Updates (December 2025)
Maximale printgrootte verhoogd: Nu tot 780 × 780 × 530 mm voor grotere projecten
Nieuwe materiaal specificaties: Verbeterde richtlijnen voor SLA transparant resin
Transparantie optimalisatie: Nieuwe tips voor maximale transparantie in je prints
Wanddikte tabel geüpdatet: Nieuwe minimum waarden voor verschillende afmetingen
Heb je vragen over de print richtlijnen? Neem contact op met ons team of bekijk onze veelgestelde vragen.
